Разработка решений для вертикального рынка нефти и газа подразумевает решение ряда проблем, таких как высокий уровень электромагнитных помех, ударов и вибрации, взрывоопасные среды, экстремальные давления и широкие колебания рабочих температур. Кроме того, удаленное расположение полевых участков требует создания надежной и защищенной инфраструктуры связи на большие расстояния.

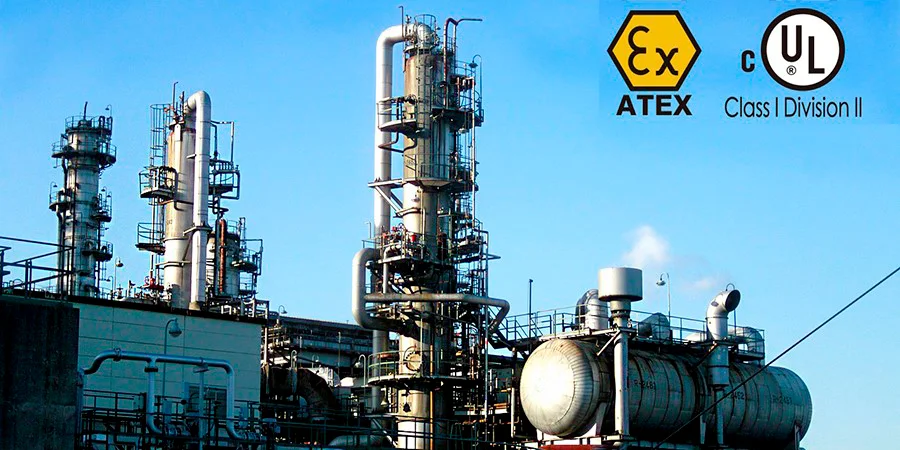

Проводное и беспроводное оборудование для передачи данных WoMaster отличается прочной конструкцией и передовыми технологиями, что делает эти высокотехнологичные решения для передачи данных и управления сетью идеально подходящими для суровых условий окружающей среды нефтегазовой промышленности. Обширная линейка продукции промышленного класса WoMaster получила все необходимые отраслевые сертификаты. Функция кибербезопасности предотвращает несанкционированный доступ сервера к критически важным приложениям, а функции резервирования обеспечивают автоматическое восстановление сети для передачи данных без потерь.
Для повышения безопасности работы и предотвращения несанкционированного доступа к широко распространенным нефтяным и газовым скважинам, WoMaster предлагает решения для удаленного мониторинга, которые могут быть успешно развернуты благодаря широким рабочим температурам -40 ~ 70 °C и оптоволоконной связи на большие расстояния - 40 км или 80 км.

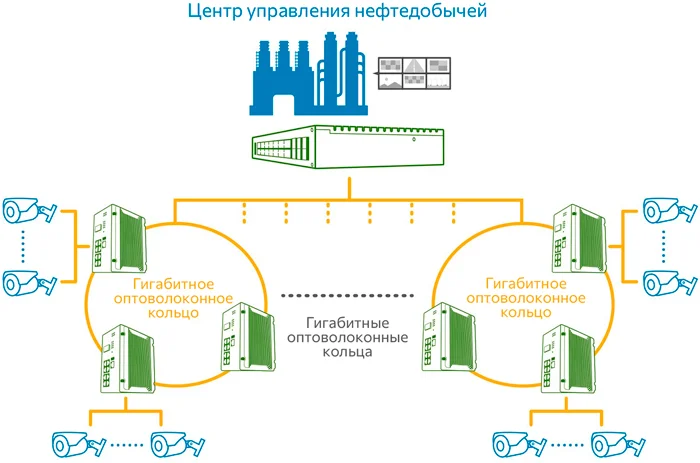

Схема дистанционного мониторинга нефтяных и газовых скважин
В центре управления нефтегазового завода установлен промышленный стоечный коммутатор RS628 для сбора данных с расположенных на полевых участках DIN-рейки PoE-коммутаторов DP612, которые установлены в многогигабитной волоконно-кольцевой топологии.
RS628 оснащен 28 гигабитными портами для увеличения пропускной способности, что делает возможной передачу больших объемов аудио, видео и данных через 14-гигабитные оптоволоконные кольца. DP612 оснащен 8 полногигабитными портами PoE+, которые подают питание на полевые камеры и собирают данные с них, а также 4 порта SFP.
Добыча нефтяных и газовых месторождений может привести к долгосрочному ущербу окружающей среде. Наиболее легкодоступные нефть и газ уже разработаны. И в настоящее время разведка нефти и газа исследует самые отдаленные и негостеприимные места Земли и использует новые, часто непроверенные технологии для добычи углеводородов из глубин земли в отдаленных районах. Утечки нефти, волатильность газа из крупных трубопроводов и кибератаки являются основной угрозой отрасли.
В связи с этим крайне важно создать сеть передачи данных, обеспечивающую безопасную и устойчивую связь для технического обслуживания и передачу данных без потерь между газоперекачивающими станциями и центрами управления.

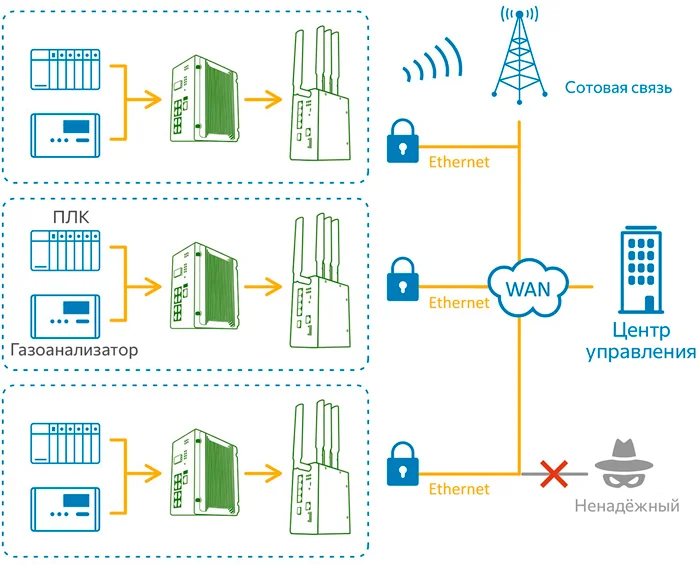

Для этого используются коммутаторы DS412 на DIN-рейку. Огромное количество данных собирается с ПЛК, а также с нефтегазоанализаторов для дальнейшей передачи в Центр управления оборудованием WoMaster. Функции кибербезопасности предотвращают несанкционированный доступ к данным сети.
Промышленные управляемые L2 Ethernet-коммутаторы DS412 с 8 портами Gigabit Ethernet и 4 SFP-портами собирают данные о полевых объектах в нескольких местах.
